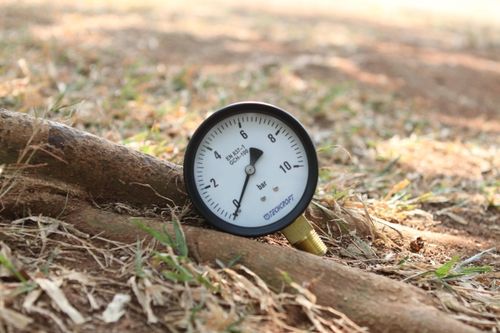

Prinsip Kerja Alat Ukur Tekanan Pressure Gauge

Pengukur tekanan bourdon menggunakan prinsip kerja bahwa tabung yang diratakan cenderung meluruskan atau mendapatkan kembali bentuk lingkarannya dalam penampang ketika diberi tekanan.

Meskipun perubahan penampang mungkin hampir tidak terlihat, dan dengan demikian melibatkan tegangan sedang dalam rentang elastis bahan yang mudah dikerjakan, regangan bahan tabung diperbesar dengan membentuk tabung menjadi bentuk C atau bahkan heliks, seperti bahwa seluruh tabung cenderung lurus atau terbuka, secara elastis, saat diberi tekanan.

Dalam prakteknya, sebuah pipa berdinding tipis yang pipih, ujung tertutup dihubungkan pada ujung berongga ke pipa tetap yang berisi tekanan fluida yang akan diukur. Saat tekanan meningkat, ujung yang tertutup bergerak dalam busur, dan gerakan ini diubah menjadi rotasi roda gigi (segmen a) oleh tautan penghubung yang biasanya dapat disesuaikan.

Roda gigi pinion berdiameter kecil berada pada poros penunjuk, sehingga gerakan diperbesar lebih lanjut oleh rasio roda gigi. Penempatan kartu indikator di belakang penunjuk, posisi poros penunjuk awal, panjang tautan dan posisi awal, semuanya menyediakan sarana untuk mengkalibrasi penunjuk untuk menunjukkan kisaran tekanan yang diinginkan untuk variasi perilaku tabung Bourdon itu sendiri.

Tekanan diferensial dapat diukur dengan alat pengukur yang berisi dua tabung Bourdon yang berbeda, dengan hubungan penghubung.

‍
