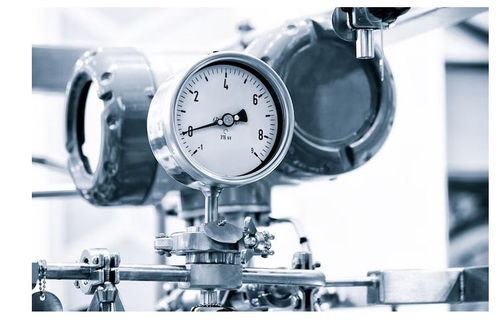

Diaphragm Pressure Sensor
Pengukur Tekanan Diafragma menggunakan deformasi elastis diafragma (yaitu membran) alih-alih tingkat cair untuk mengukur perbedaan antara tekanan yang tidak diketahui dan tekanan referensi. Pengukur tekanan diafragma berisi kapsul yang dibagi dengan diafragma, seperti yang ditunjukkan pada skema dibawah ini. Salah satu sisi diafragma terbuka untuk tekanan target eksternal, PExt, dan sisi lainnya terhubung ke tekanan yang diketahui, PRef.
Perbedaan tekanan PExt - PRef, secara mekanis membelokkan diafragma.
Defleksi membran dapat diukur dengan berbagai cara. Misalnya, ini dapat dideteksi melalui jarum penunjuk yang digabungkan secara mekanis, pengukur regangan yang terpasang, transformator diferensial variable linier (LVDT, lihat skema dibawah) atau dengan banyak sensor perpindahan/kecepatan lainnya. Setelah diketahui, defleksi dapat diubah menjadi pembebanan tekanan menggunakan teori pelat. Banyak sensor tekanan bergantung pada defleksi diafragma untuk pengukuran. Diafragma adalah cakram fleksibel, yang bisa datar atau bergelombang konsentris dan terbuat dari lembaran logam dengan dimensi toleransi tinggi.
Diafragma dapat digunakan sebagai alat untuk mengisolasi fluida proses, atau untuk aplikasi tekanan tinggi. Ini juga berguna dalam memberikan pengukuran tekanan dengan transducer listrik.
Diafragma berkembang dengan baik dan terbukti. Deaain modern memiliki masalah histeresis, gesekan, dan kalibrasi yantg dapat diabaikan saat digunakan dengan instrumentasi pintar. Diaphragm digunakan secara ekstensif pada instalasi AC dan untuk aplikasi pengalih hidup/mati.
Pemilihan bahan diafragma penting dan sangat tergantung pada aplikasinya. Tembaga berilium memiliki kualitas elastisitas yang baik, dimana Ni-Span C memiliki koefisien elastisitas temperature yang sangat rendah. Baja tahan karat dan Inconel digunakan dalam aplikasi suhu ekstrim, dan juga cocok untuk lingkungan yang korosif. Untuk histeresis dan penyimpangan minimum, maka kuarsa adalah pilihan terbaik. Ada dua jenis utama konstruksi dan pengoperasian sensor diafragma. Diantaranya :
- Gerak seimbang
- Angkatan seimbang
Desain seimbang gerak digunakan untuk mengontrol indikator pembacaan lokal dan langsung. Namun, diafragma rentan terhadap kesalahan histeresis dan gesekan. Desain gaya seimbang digunakan sebagai pemancar untuk menyampaikan informasi dengan akurasi tinggi, namuntidak memiliki kemampuan indikasi langsung.
Kelebihan :
- Sediakan isolasi dari cairan proses
- Baik untuk tekanan rendah
- Jangkauan luas
- Andal dan terbukti
- Digunakan untuk mengukur tekanan gauge, atmosfer dan diferensial
Kekurangan
- Lebih mahal dari sensor tekanan lainnya.
