Ketika fluida mengalir melewati thermowell yang dimasukkan ke dalam pipa atau saluran, vortisitas terbentuk di kedua sisi sumur. Thermowell Vortisitas ini terlepas, pertama dari satu sisi, lalu dari sisi lainnya. Fenomena ini dikenal sebagai efek Von Karmann. Frekuensi penumpahan vortisitas ini adalah fungsi dari diameter termowell, kecepatan fluida dan, pada tingkat yang lebih rendah, bilangan Reynolds. Pelepasan pusaran menyebabkan thermowell mengalami gaya transversal periodik. Saat frekuensi pelepasan pusaran mendekati frekuensi alami thermowell, thermowell akan berosilasi, dan cenderung putus. (Frekuensi alami dari thermowell adalah fungsi dari bentuk dan bahan pembuatannya.)

‍

‍

Efek Von Karmann harus diperhitungkan ketika merancang thermowell dengan kekuatan yang cukup untuk menahan kondisi layanan, dan umumnya termowell dipilih sedemikian rupa sehingga frekuensi pelepasan selalu kurang dari atau sama dengan 80% dari frekuensi alami.

Poin Thermowell harus diperhatikan-
Dimensi thermowell dan material sumur harus ditentukan pada lembar data dan permukaan akhir harus menjadi standar pabrikan. Toleransi adalah sebagai berikut:

• Bore, "d" harus maksimum 0,26 inci untuk melewati pengukur sumbat OD 0,254 inci.
• Eksentrisitas bore/OD harus +/- 10 persen dari ketebalan dinding minimum.
• Kedalaman bor harus +/- 1/32 inci untuk kedalaman hingga 30 inci.
• Panjang keseluruhan, "L" harus +/- 1/32 inci untuk panjang hingga 30 inci.
• Panjang Penyisipan, "U" harus +/- 1/16 inci untuk panjang hingga 12 inci dan +/- 1/8 inci untuk panjang lebih dari 12 inci.
• Diameter kepala harus +/- 0,01 inci
• Diameter betis harus +/- 0,01 inci
• Diameter ujung harus +/- 1/32 inci
• Ketebalan ujung +/- 1/32 inci
• Thermowells harus memiliki nomor tag dan material di kepala sumur. Untuk uji termowell, sediakan sumbat kuningan NPT 1/2 inci dengan rantai kuningan yang dipasang ke kepala sumur dengan teknik non-pengelasan. Pengeboran bor dapat dilakukan baik dengan bor putar atau bor senjata.

‍

Thermowell yang dibeli untuk pemasangan pada pipa dan bejana dikategorikan menjadi empat jenis:

• Ulir Mesin (“Tipe MT”) direkomendasikan untuk ketebalan dinding lebih dari 3/4 inci;

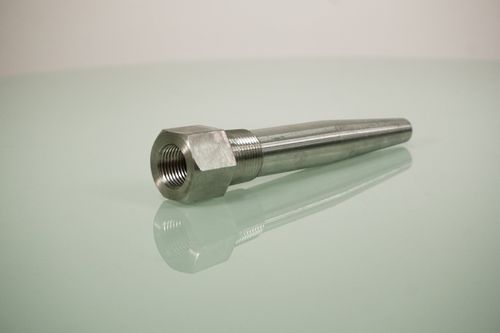

• 1-inci NPT Threaded ("T" Type) digunakan untuk ukuran garis 6 inci dan lebih kecil, dengan ketebalan dinding kurang dari atau sama dengan 3/4-inci;
• 1-1/4 inci NPT Threaded ("T" Type) digunakan untuk ukuran garis 8 inci dan lebih besar, dengan ketebalan dinding kurang dari atau sama dengan 3/4 inci; Dan
• 3-inci 150 # Flanged ("F" Type) yang digunakan untuk perpipaan berlapis, tangki atmosfer, dan bejana.

‍

Van Stone Thermowell

Dianjurkan untuk menggunakan las penetrasi penuh untuk flensa thermowell untuk mencapai peringkat kekuatan kelelahan tertinggi. Thermowell yang ditempa mencapai tujuan yang sama tanpa las, tetapi dengan biaya yang jauh lebih tinggi. Thermowell gaya Van Stone menyelesaikan ini tanpa biaya.

Thermowell Van Stone dibuat dengan mesin dari batang padat dan dihubungkan menggunakan flensa pendukung yang terpisah dan dapat digunakan kembali. Thermowell Van Stone dipasang di antara flensa kawin untuk penyisipan proses.

‍

Desain ini menawarkan dua keuntungan:

• Setiap tekanan las dihilangkan.
• Slip pada flensa yang tidak terkena kondisi proses dapat menjadi bahan yang lebih murah.

Aplikasi:

• Teknik kimia, proses, peralatan dan pabrik; petrokimia; di/lepas pantai
• Beban kimia tinggi
• Beban proses tinggi

‍
